Étude de structure d’un plancher haut de sous-sol et création de trémies – 1 Place Jules Joffrin, Paris 18ᵉ

WKH Ingénierie a réalisé l’étude de structure et les plans d’exécution pour la restructuration des planchers du sous-sol de la Mairie du 18ᵉ arrondissement de Paris, située au 1 Place Jules Joffrin, 75018 Paris. Cette mission comprenait le dimensionnement des renforcements métalliques, la création de trémies d’escalier ainsi que la reprise des charges des planchers existants. :contentReference[oaicite:1]{index=1}

Présentation du projet

• Projet : Réhabilitation des planchers du sous-sol
• Adresse : 1 Place Jules Joffrin, 75018 Paris
• Maître d’ouvrage : Mairie du 18ᵉ arrondissement
• Mission : Étude de structure – Plans EXE
• Référence : 268-0924
• Date : 2024

Contexte de l’intervention

Le projet concerne la restructuration des locaux techniques situés au sous-sol du bâtiment historique de la mairie. Les travaux nécessitent la création d’ouvertures dans les planchers existants, le renforcement des structures porteuses et la mise en œuvre de nouvelles poutres métalliques afin de reprendre les charges permanentes et d’exploitation du bâtiment.

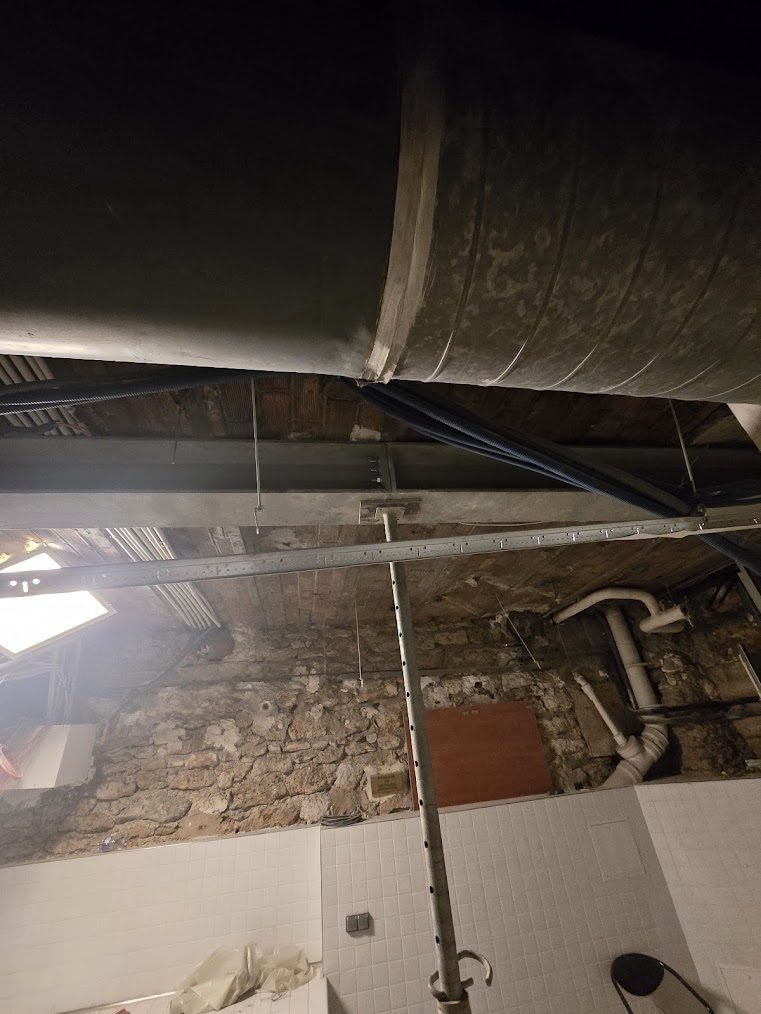

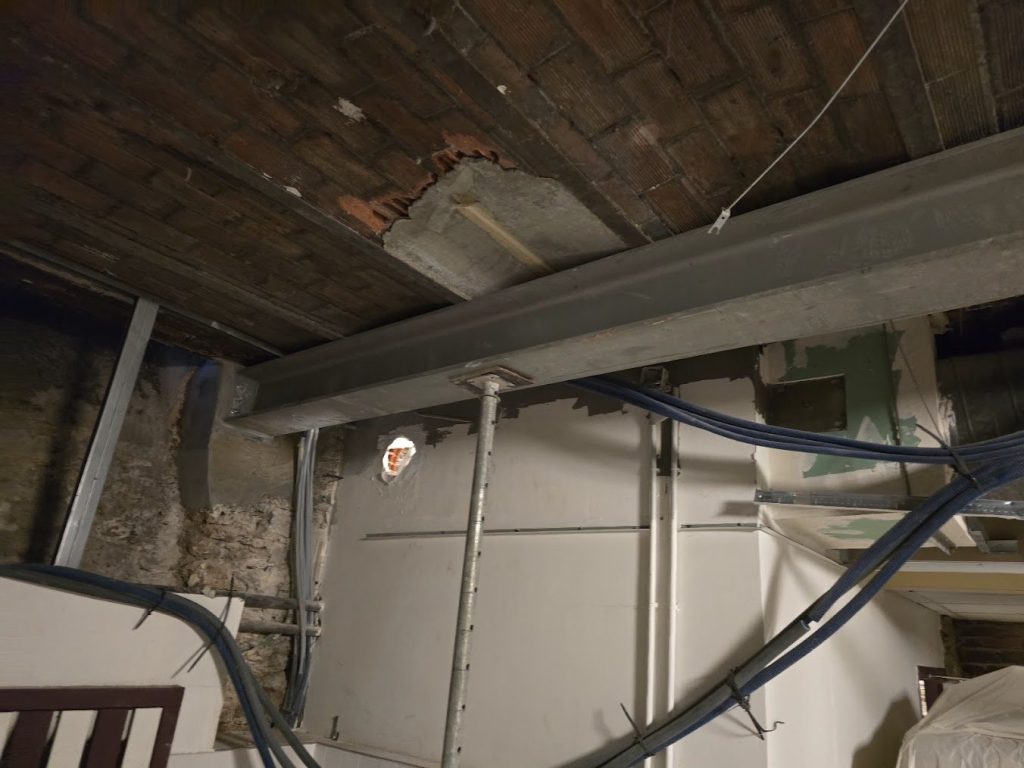

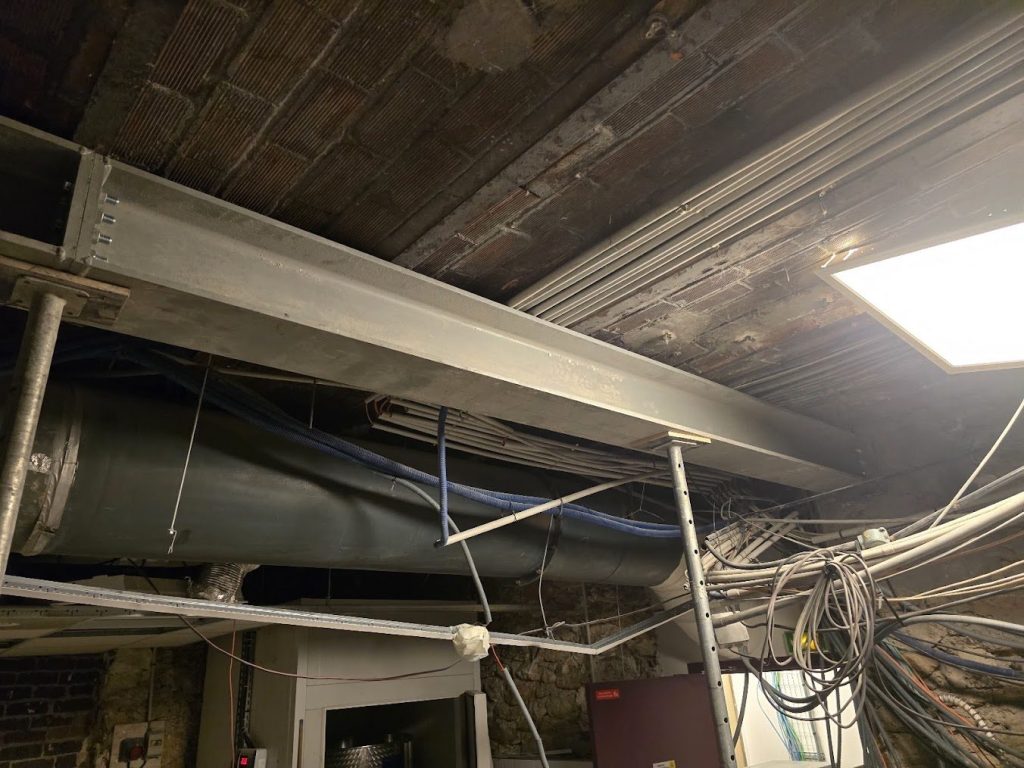

Les photographies montrent les différentes phases du chantier, notamment la mise en place des étais provisoires, l’installation des poutres métalliques HEB et HEA ainsi que la préparation des ouvertures destinées aux nouvelles circulations verticales.

Prestations réalisées par WKH Ingénierie

• Visite technique et relevés sur site
• Diagnostic des planchers existants
• Calcul des descentes de charges
• Dimensionnement des poutres métalliques
• Dimensionnement des assemblages acier
• Création des trémies d’escalier
• Plans d’exécution (EXE)
• Détails des platines, ancrages et boulonnages
• Assistance technique pendant les travaux

Travaux de renforcement réalisés

Afin de garantir la stabilité de l’ouvrage pendant les travaux, un étaiement provisoire a été installé sous les planchers existants. Les nouvelles poutres métalliques ont ensuite été mises en place avant la création des ouvertures et la démolition partielle des planchers.

• Mise en sécurité des ouvrages existants
• Étaiement provisoire des planchers
• Pose de poutres métalliques HEB 240
• Pose de poutres HEA 200
• Création de trémies d’escalier
• Renforcement des appuis dans les maçonneries existantes
• Réalisation des assemblages boulonnés et platines d’ancrage

Solution structurelle retenue

Les calculs de structure ont conduit à la mise en œuvre d’une structure métallique composée de profils HEB 240, HEA 200 et IPN 220, associés à des platines d’assemblage et à des ancrages chimiques ou mécaniques dans les murs porteurs existants. Les nouveaux ouvrages permettent la création des ouvertures tout en assurant la continuité des descentes de charges. :contentReference[oaicite:2]{index=2}

Phases du chantier

Diagnostic

• Inspection des planchers existants
• Relevé des structures porteuses
• Analyse des descentes de charges

Étaiement

• Mise en place des étais métalliques
• Sécurisation des circulations
• Préparation des démolitions

Renforcement métallique

• Pose des poutres HEB 240
• Installation des HEA 200
• Assemblages par platines boulonnées

Création des ouvertures

• Découpe contrôlée des planchers
• Création des trémies d’escalier
• Finitions structurelles

Pourquoi réaliser une étude de structure ?

La création d’ouvertures dans un plancher existant modifie les descentes de charges et nécessite une étude de structure afin de garantir la stabilité de l’ensemble du bâtiment. Le dimensionnement précis des poutres métalliques, des assemblages et des appuis permet d’assurer la sécurité de l’ouvrage conformément aux Eurocodes.

Les atouts de WKH Ingénierie

• Bureau d’études spécialisé en structures métalliques
• Calculs selon les Eurocodes
• Plans EXE détaillés
• Diagnostic des bâtiments existants
• Accompagnement technique des entreprises
• Expertise en restructuration de bâtiments anciens

Besoin d’une étude de structure ?

Vous souhaitez créer une ouverture dans un plancher, installer une poutre métallique, réaliser une trémie d’escalier ou restructurer un bâtiment existant ? WKH Ingénierie vous accompagne de l’étude de faisabilité jusqu’aux plans d’exécution et au suivi technique des travaux.
