Renforcement du plancher haut du rez-de-chaussée d’un bâtiment ancien à Nanteuil-le-Haudouin (60)

WKH Ingénierie est intervenu pour la réalisation d’une étude de structure concernant le renforcement du plancher haut du rez-de-chaussée d’un bâtiment ancien situé à Nanteuil-le-Haudouin (Oise). Cette mission comprenait le diagnostic de la structure bois existante, le dimensionnement des renforcements nécessaires ainsi que l’élaboration des solutions techniques permettant la reprise des charges dans le cadre d’un projet de rénovation complète.

Présentation du projet

• Projet : Renforcement d’un plancher bois existant
• Localisation : Nanteuil-le-Haudouin (60440)
• Mission : Diagnostic structurel et étude de renforcement
• Type d’ouvrage : Bâtiment ancien en rénovation
• Nature des travaux : Renforcement du plancher haut du RDC

Contexte de l’intervention

Dans le cadre de la réhabilitation du bâtiment, le plancher bois existant présentait des signes de vieillissement ainsi que des modifications successives ayant nécessité une vérification complète de sa capacité portante. Les travaux prévoyaient également la création de nouvelles distributions intérieures impliquant des reprises localisées des charges.

Les investigations ont porté sur les solives, poutres principales, assemblages, appuis maçonnés ainsi que sur l’état général du bois afin de définir les renforcements compatibles avec la structure existante.

Prestations réalisées par WKH Ingénierie

• Inspection détaillée de la structure bois
• Diagnostic des poutres et solives existantes
• Relevés dimensionnels sur site
• Vérification des portées et des appuis
• Calcul des charges permanentes et d’exploitation
• Dimensionnement des renforcements
• Préconisations techniques de reprise de structure
• Assistance technique durant les travaux

Constats réalisés lors du diagnostic

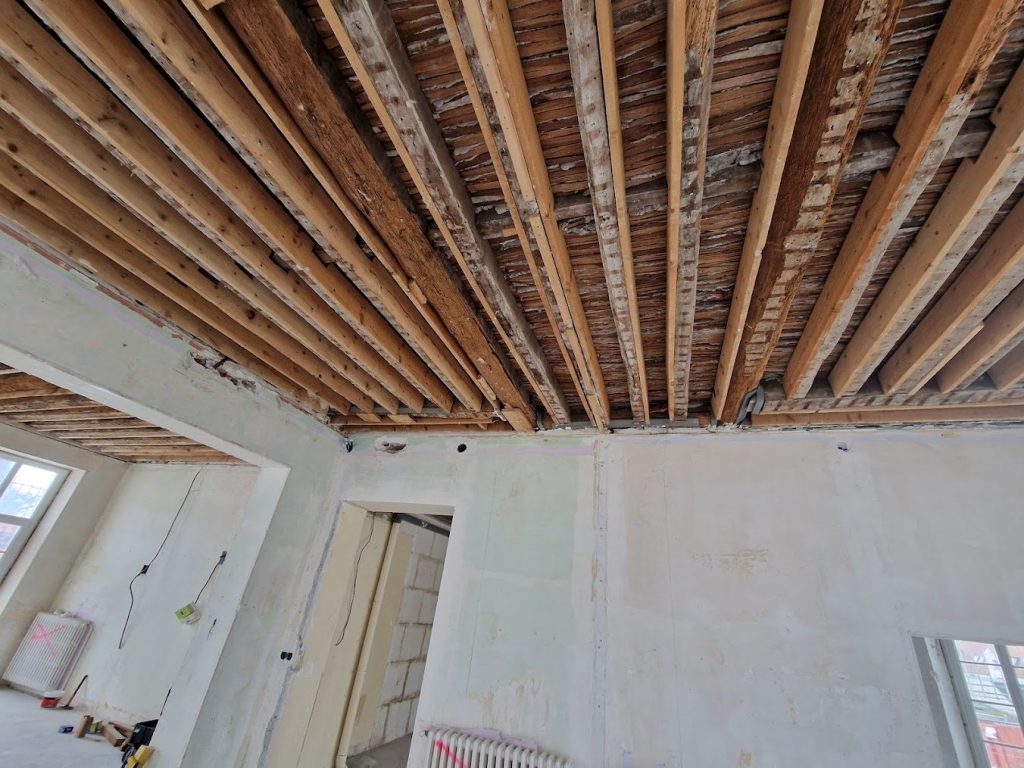

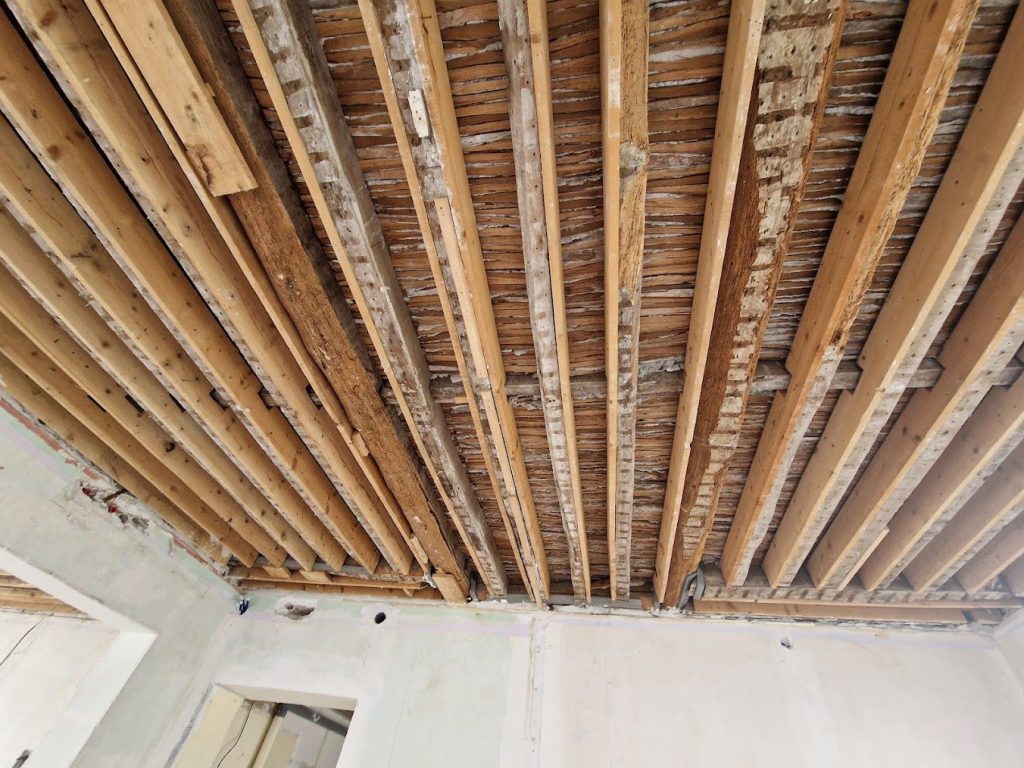

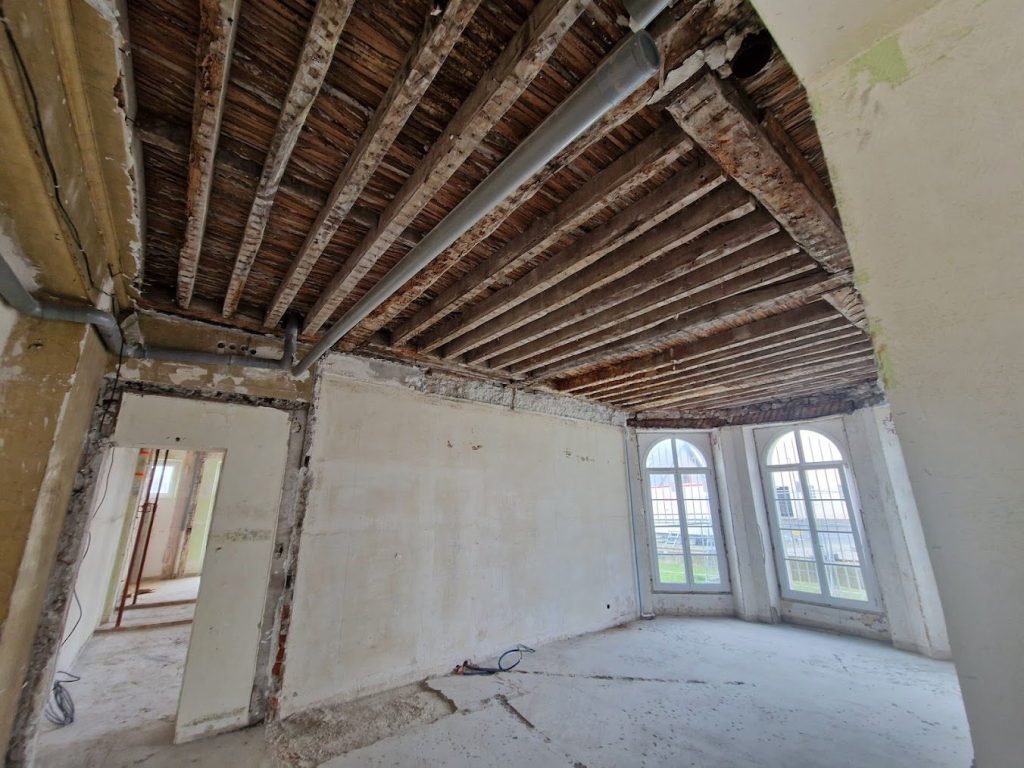

• Structure composée de poutres et solives en bois ancien
• Présence de reprises de charpente réalisées au fil du temps
• Dégradations localisées sur certaines pièces de bois
• Création future de nouvelles ouvertures intérieures
• Modification des descentes de charges après redistribution des espaces
• Nécessité d’un étaiement provisoire pendant les travaux

Travaux de renforcement

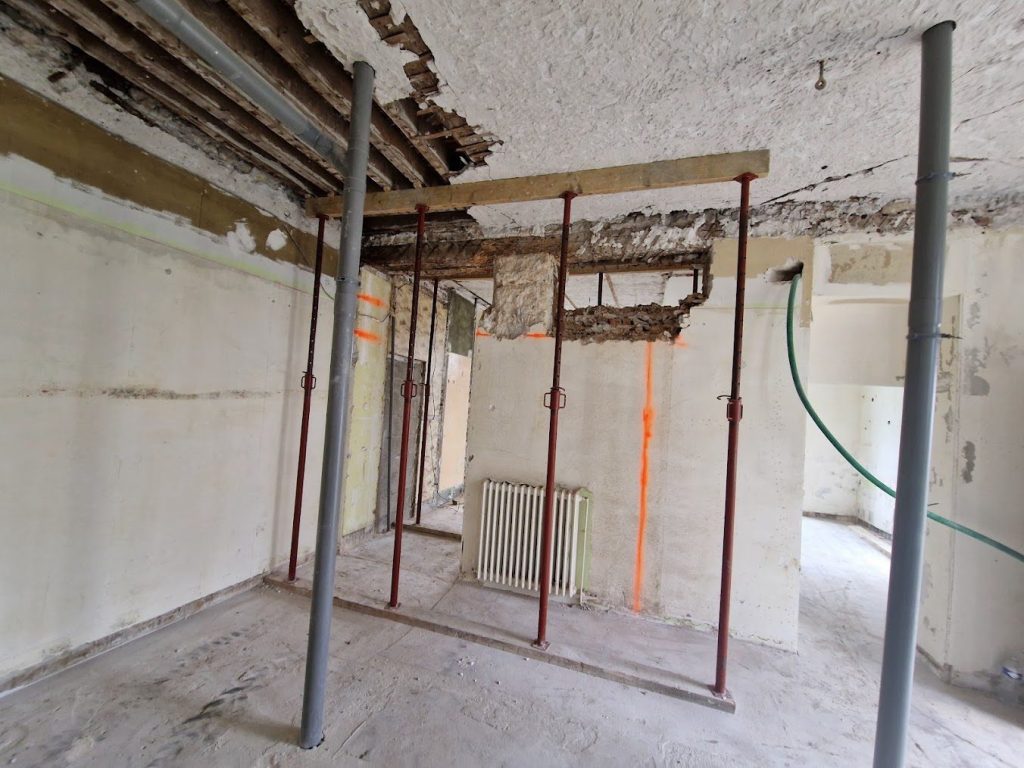

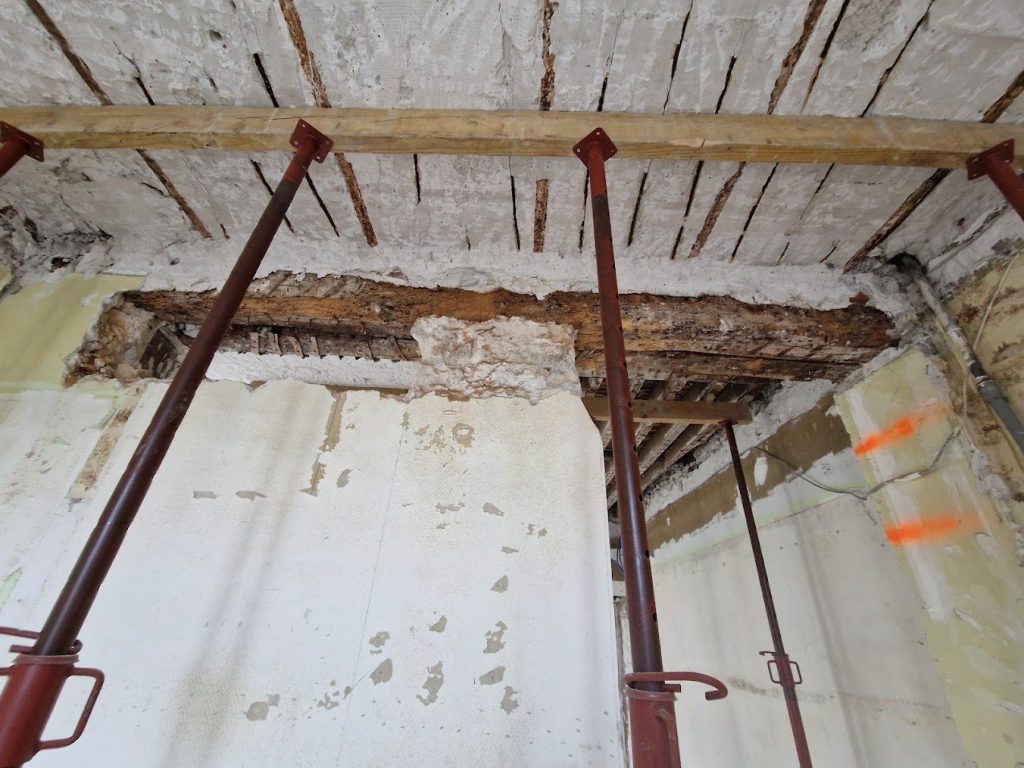

Avant toute intervention, un étaiement métallique provisoire a été installé afin de sécuriser les ouvrages existants pendant les opérations de démolition et de renforcement. Les nouvelles solutions structurelles permettent d’assurer la stabilité du plancher tout en conservant au maximum les éléments bois en bon état.

• Mise en sécurité des planchers
• Étaiement provisoire des poutres existantes
• Renforcement des poutres principales
• Consolidation des appuis maçonnés
• Reprise des charges des nouvelles cloisons
• Préparation des futures ouvertures

Objectifs du projet

L’objectif principal consistait à adapter la structure existante aux nouvelles sollicitations générées par le projet architectural tout en limitant les interventions lourdes sur le bâti ancien. Les calculs de structure ont permis de définir les renforcements nécessaires afin de garantir la sécurité et la pérennité de l’ouvrage conformément aux Eurocodes.

Étapes de l’intervention

Diagnostic

• Inspection du plancher bois
• Relevé des sections porteuses
• Identification des désordres

Calculs de structure

• Vérification des charges
• Analyse des déformations
• Dimensionnement des renforcements

Travaux

• Étaiement provisoire
• Renforcement des poutres
• Consolidation des appuis
• Préparation des nouvelles distributions

Pourquoi faire vérifier un plancher bois ancien ?

Les bâtiments anciens présentent souvent des structures bois ayant subi plusieurs transformations au cours de leur histoire. Avant toute rénovation importante, il est indispensable de vérifier la capacité portante des planchers afin d’éviter les risques de flèche excessive, de fissuration ou d’instabilité structurelle. Une étude réalisée par un bureau d’études structure permet de sécuriser le projet et d’optimiser les solutions de renforcement.

L’expertise WKH Ingénierie

• Bureau d’études spécialisé en structures bois, acier et béton
• Diagnostic des bâtiments anciens
• Calculs selon les Eurocodes
• Études de renforcement de planchers
• Plans d’exécution et détails techniques
• Accompagnement des entreprises de rénovation
