Étude de structure pour le renforcement des planchers et la reprise en sous-œuvre
Dans le cadre de la rénovation complète d’une maison individuelle située au 3 ter rue du Moulin de la Planche à Magny-en-Vexin (95420), WKH Ingénierie a réalisé une étude de structure visant à renforcer les planchers existants, créer de nouvelles fondations ponctuelles et mettre en place une ossature métallique permettant la redistribution des charges de la construction. :contentReference[oaicite:0]{index=0}

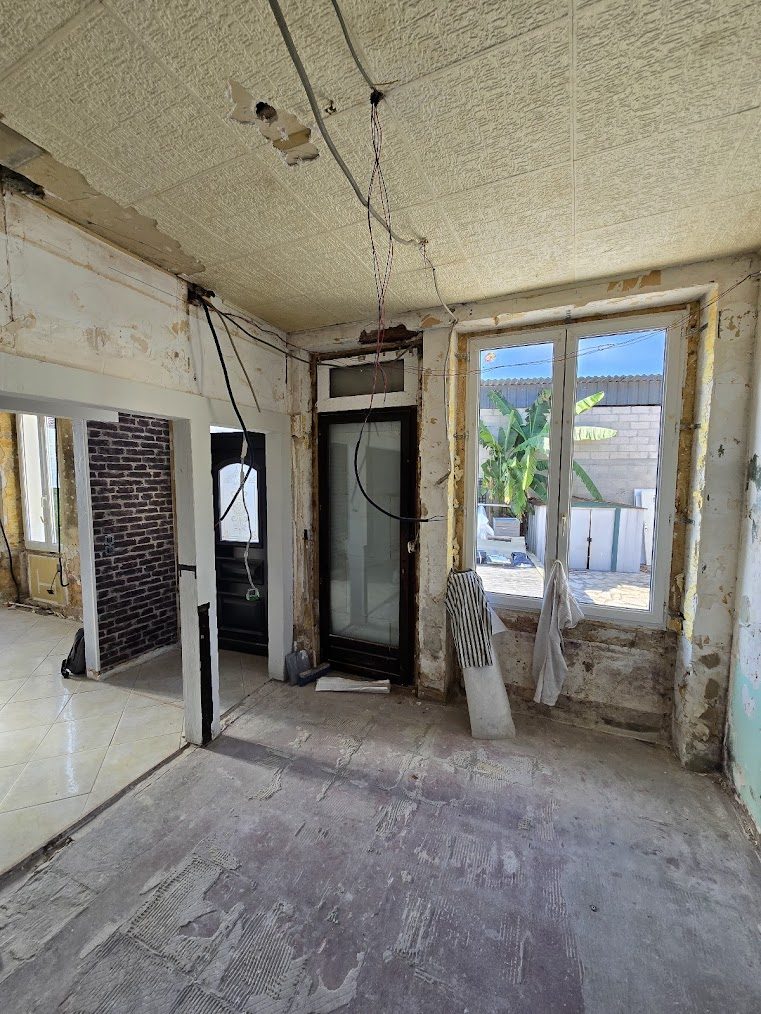

Le diagnostic de l’existant a mis en évidence la nécessité de reprendre plusieurs planchers bois vieillissants afin de sécuriser la rénovation intérieure. L’étude a permis de définir les renforcements métalliques, les nouvelles fondations et les dispositions provisoires d’étaiement nécessaires au bon déroulement des travaux. :contentReference[oaicite:1]{index=1}
Mission de WKH Ingénierie
Notre bureau d’études est intervenu pour concevoir l’ensemble des renforcements structurels nécessaires à la rénovation de cette habitation ancienne.
- Diagnostic de la structure existante.
- Étude de renforcement des planchers bois.
- Dimensionnement des poutres métalliques HEB 180.
- Création de nouvelles fondations ponctuelles.
- Calcul des descentes de charges.
- Dimensionnement des poteaux métalliques.
- Plans d’exécution des renforcements.
- Plans d’étaiement provisoire durant les travaux.
- Assistance technique pendant le chantier.
Renforcement des planchers existants

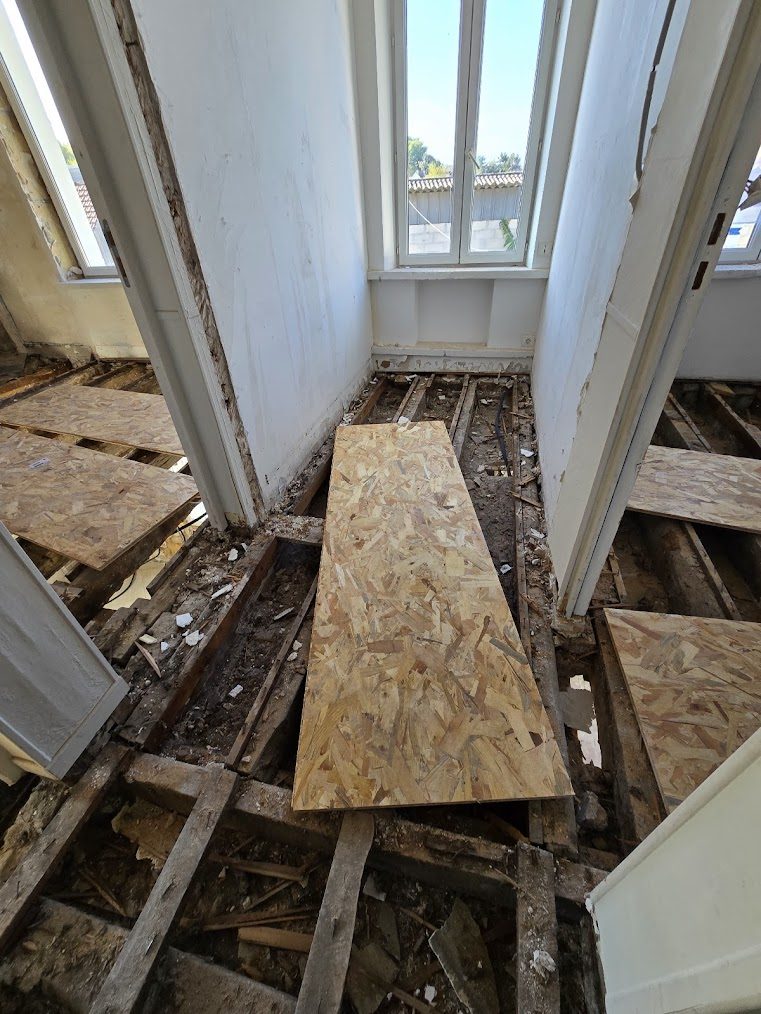

Les planchers bois existants ont été déposés partiellement afin de permettre l’installation d’une nouvelle structure métallique composée de poutres HEB 180. Cette ossature reprend les charges des planchers rénovés et assure une meilleure répartition des efforts vers les nouvelles fondations créées sous les appuis. :contentReference[oaicite:2]{index=2}
Le projet comprend également la mise en œuvre de poteaux métalliques ancrés sur des semelles en béton armé spécialement dimensionnées pour reprendre les nouvelles charges permanentes et d’exploitation.
Création de fondations et reprises en sous-œuvre
Afin de garantir la stabilité des nouveaux appuis, des fondations ponctuelles en béton armé ont été étudiées sous chaque poteau métallique. Les plans d’exécution précisent le dimensionnement des semelles, leur ferraillage ainsi que les détails de liaison entre les poteaux métalliques et les ouvrages en béton armé. Des sondages préalables ont également été prévus afin de confirmer l’implantation des fondations existantes avant le démarrage des travaux. :contentReference[oaicite:3]{index=3}
Étaiement provisoire du bâtiment
Compte tenu de la dépose des planchers existants, une étude spécifique d’étaiement a été réalisée afin de maintenir la stabilité de la maison pendant les différentes phases de démolition et de reconstruction. Les plans définissent précisément l’implantation des étais temporaires ainsi que les séquences de travaux garantissant la sécurité des intervenants.
Caractéristiques du projet
- Projet
- Renforcement structurel d’une maison individuelle
- Adresse
- 3 ter rue du Moulin de la Planche – 95420 Magny-en-Vexin
- Type d’ouvrage
- Maison individuelle existante
- Mission
- Étude de structure et plans d’exécution
- Prestations
- Diagnostic structurel, calculs de structure, renforcement des planchers, création de fondations, dimensionnement de poutres HEB 180, étude d’étaiement et plans EXE
- Structure
- Charpente bois, planchers bois, structure métallique et fondations en béton armé
- Matériaux
- Poutres HEB 180, poteaux métalliques, béton armé C25/30, aciers HA 500 MPa
- Normes
- Eurocodes – NF EN 206-1
L’expertise de WKH Ingénierie
WKH Ingénierie accompagne les particuliers, architectes et entreprises dans leurs projets de renforcement structurel, reprise en sous-œuvre, calcul de poutres métalliques, renforcement de planchers bois, création de fondations et études de structure pour bâtiments anciens. Nos études garantissent la sécurité des ouvrages et la conformité des travaux aux Eurocodes et aux normes françaises en vigueur.
